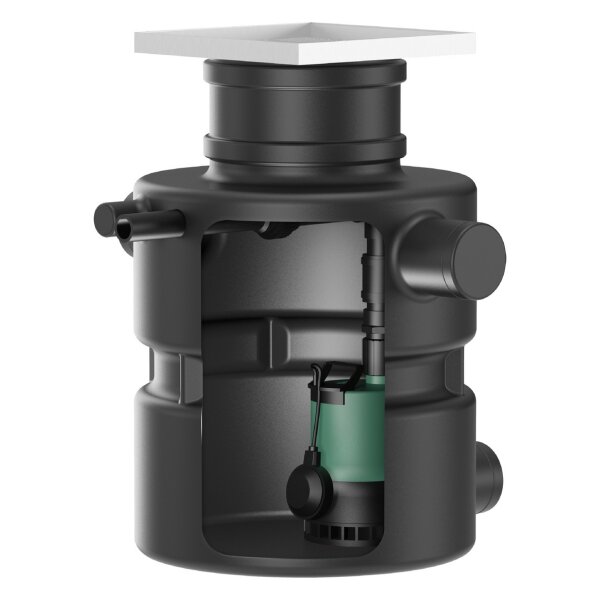

Kompakte, vollautomatisch arbeitende Abwasser-Hebeanlage für die Unterflurinstallation innerhalb von Gebäuden.
Zur Sammlung und Förderung in häuslichen Bereichen von:
- Abwasser ohne Fäkalien
- Abwasserförderung nach 12050
Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.
Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180° versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90° seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung.
Abwasserpumpe mit integrierter Wirbeleinrichtung (Twisterfunktion), offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehäuse, Saugkorb und Laufrad aus Verbundwerkstoff. 1~-Motor (Mantelkühlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).
Die Twisterfunktion sorgt für eine ständige Verwirbelung im Saugbereich der Pumpe. Die Verwirbelungen verhindern ein Absinken und Festsetzen der Sinkstoffe. Damit wird ein sauberer Pumpensumpf erreicht und eine Geruchsbildung vermindert.
Die Niveausteuerung erfolgt über den angebauten Schwimmerschalter an der Pumpe. Das Schaltniveau „Pumpe Ein/Aus" ist durch die Kabellänge des Schwimmerschalters voreingestellt.
Lieferumfang
- Kunststoffschacht mit eingebauter Verrohrung
- Verrohrung mit Rückflussverhinderer
- Pumpe mit Schwimmerschalter und Stecker
- Druckschlauch (Innendurchmesser: 40 mm/1,5 in; Länge: 7 cm/2,8 in) inkl. Schlauchschellen
- O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss
- Behälterabdeckung mit Fliesenrahmen und Fußbodenablauf
- Rohbauabdeckung
- Einbau- und Betriebsanleitung
Betriebsdaten
Zulässiger Anwendungsbereich
- Medientemperatur T 3 °C
- Max. Medientemperatur, kurzzeitig bis 3 Min. T 60 °C
- Umgebungstemperatur T 3 °C
- Maximaler Betriebsdruck PN 1 bar
- Max. zulässiger Druck in der Druckleitung P 1,7 bar
Produktdaten
- Bruttovolumen des Behälters V 113 l
- Schaltvolumen V 24 l
- Betriebsart (ausgetaucht) S3-25%
- Höhe H 880 mm
- Länge L 705 mm
- Breite B 720 mm
- Diagonalmaß Diagonale Achse 720 mm
Hydraulische Daten
- Maximaler Betriebsdruck PN 1 bar
- Min. Medientemperatur Tmin 3 °C
- Max. Medientemperatur Tmax 35 °C
- Min. Umgebungstemperatur Tmin 3 °C
- Max. Umgebungstemperatur Tmax 35 °C
- Schalldruckpegel 54 dB
- Schaltvolumen V 24 l
Motordaten
- Netzanschluss 1~230 V, 50 Hz
- Nennstrom IN 3,6 A
- Schutzart IP68
- Phase 1
- Nenndrehzahl n 2900 1/min
- Anzahl der Pole 2
- Einschaltart Direkt (DOL)
- Max. Schalthäufigkeit t 50 1/h
- Leistungsaufnahme P1(Q=max.) d. gew. Laufrades * Pumpenanzahl P1 750 W
- Betriebsart (ausgetaucht) S3-25%
- Isolationsklasse F
Kabel
- Länge Anschlusskabel 10 m
- Kabeltyp H07RN-F
- Kabelquerschnitt 3G1 mm²
- Netzstecker CEE 7/7 (Schuko)
Werkstoffe
- Behälter PE
- Pumpengehäuse PP-GF30
- Laufrad PPE/PS-GF20
- Welle Edelstahl
- Motorgehäuse Edelstahl
