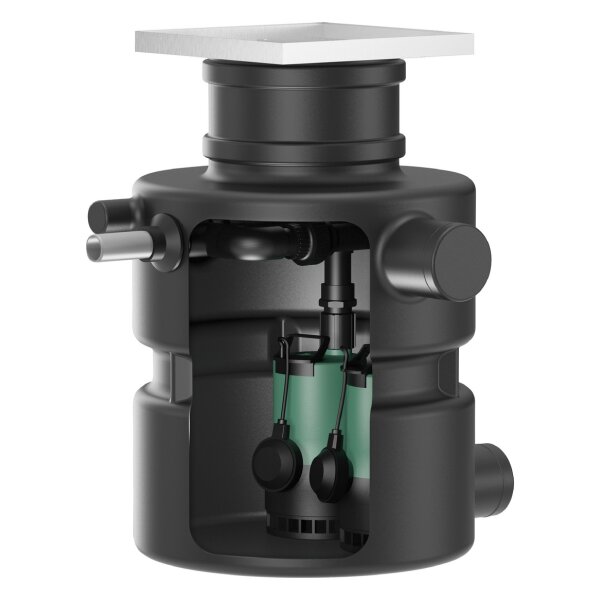

Kompakte, vollautomatisch arbeitende Abwasser-Hebeanlage für die Unterflurinstallation innerhalb von Gebäuden.
Fördermedium
Zur Sammlung und Förderung in häuslichen Bereichen von:
Abwasserförderung nach 12050
Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.
Konstruktion
Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180° versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90° seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung.
Abwasserpumpe mit integrierter Wirbeleinrichtung (Twisterfunktion), offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehäuse, Saugkorb und Laufrad aus Verbundwerkstoff. 1~-Motor (Mantelkühlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).
Die Twisterfunktion sorgt für eine ständige Verwirbelung im Saugbereich der Pumpe. Die Verwirbelungen verhindern ein Absinken und Festsetzen der Sinkstoffe. Damit wird ein sauberer Pumpensumpf erreicht und eine Geruchsbildung vermindert.
Die Niveausteuerung erfolgt über einen separaten Schwimmerschalter im Behälter und ein Schaltgerät. Das Schaltgerät ist voreingestellt. Der Schaltpunkt „Pumpe Ein“ ist durch die Kabellänge des Schwimmerschalters voreingestellt. Der Schaltpunkt für „Pumpe Aus“ ist über die eingestellte Nachlaufzeit im Schaltgerät definiert. Das Schaltgerät bietet die folgenden Funktionen:
- Sammelstörmeldung (SSM)
- Hochwasseralarm − Zusätzlicher Schwimmerschalter als Zubehör erhältlich
- Integrierter Summer, netzunabhängig − 9 V-Akku im Lieferumfang enthalten
Lieferumfang
- Kunststoffschacht mit eingebauter Verrohrung
- Verrohrung mit Rückflussverhinderer und Hosenrohr
- Zwei Pumpen mit Stecker
- Druckschlauch (Innendurchmesser: 40 mm/1,5 in; Länge: 7 cm/2,8 in) inkl. Schlauchschellen
- O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss
- Behälterabdeckung mit Fliesenrahmen und Fußbodenablauf
- Rohbauabdeckung
- Schaltgerät mit Schwimmerschalter und Stecker
- 9 V Akku
- Einbau- und Betriebsanleitung
Betriebsdaten
- Fördermedium: Schmutzwasser, Wasser, Schmutzwasser - ohne Fäkalien
Zulässiger Anwendungsbereich
- Medientemperatur: 3 °C
- Max. Medientemperatur, kurzzeitig bis 3 Min.: 60 °C
- Umgebungstemperatur: 3 °C
- Maximaler Betriebsdruck: 1.1 bar
- Max. zulässiger Druck in der Druckleitung: 1.7 bar
Produktdaten
- Bruttovolumen des Behälters: 113 l
- Schaltvolumen: 31 l
- Betriebsart (ausgetaucht): S3-25%
- Höhe: 880 mm
- Länge: 730 mm
- Breite: 720 mm
- Diagonalmaß: 730 mm
Motordaten
- Netzanschluss: 1~230 V, 50 Hz
- Spannungstoleranz: ±10 %
- Motornennleistung: 550 W
- Nenndrehzahl: 2900 U/Min
- Nennstrom: 3.6 A
- Isolationsklasse: F
- Schutzart Motor: IP68
Kabel
- Länge Anschlusskabel: 10 m
- Kabeltyp: H07RN-F
- Kabelquerschnitt: 3G1 mm²
- Netzstecker: CEE 7/7 (Schuko)
Werkstoffe
- Behälter: PE
- Pumpengehäuse: PP-GF30
- Laufrad: PPE/PS-GF20
- Welle: Edelstahl
- Motorgehäuse: Edelstahl
Einbaumaße
- Saugseitiger Rohranschluss: Ø 110
- Druckseitiger Rohranschluss: Ø 40
- Anschluss Entlüftung: Ø 110
Bestellinformationen
- Fabrikat: Wilo
- Produktbezeichnung: DrainLift BOX-32/11HD DS U
- Gewicht netto ca.: 40 kg
- Artikelnummer: 2546509
