Kompakte, anschlussfertige, vollüberflutbare Einzelpumpen-Hebeanlage zur Förderung von fäkalienhaltigem Abwasser.
Fördermedien
Für die Sammlung und Förderung dieser Medien in Gewerbezonen:
- Abwasser mit Fäkalien
- Abwasser ohne Fäkalien
Abwasserförderung gemäß EN 12050
Die Hebeanlage entspricht der Norm DIN EN 12050-1.
Konstruktion
Gas- und wasserdichter Sammelbehälter:
- Geneigter Boden
- Revisionsöffnung mit transparentem Deckel
- Frei wählbare Zuläufe in den dargestellten Bereichen
- Füllstandsmessung mit Niveausensor 4 – 20 mA
Abwasserpumpe:
- Montage direkt am Sammelbehälter
- Motor mit Oberflächenkühlung (Luftkühlung) und thermischer Motorüberwachung
- Druckanschluss mit Rückflussverhinderer und angebrachter Revisionsöffnung
Vorverdrahtetes Schaltgerät für den Automatikbetrieb:
- Sammelstörmeldung über potentialfreien Kontakt
- Integrierter und netzunabhängiger Alarm
- Einstellbare Nachlaufzeit
- Anschlusskabel 1,5 m mit vormontiertem Stecker
Lieferumfang
- Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
- Flanschstutzen von DN 80, PN 10 bis DN/OD 110
- Flexible Manschette DN/OD 110 für Ablassanschluss
- HT-Doppelmuffe DN/OD 50 für Entlüftungsanschluss
- HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
- Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
- Bodenbefestigungsset
- Schallschutzmatte
- Akku 9 V
- Einbau- und Betriebsanleitung
Betriebsdaten
Zulässiger Anwendungsbereich
- Medientemperatur: 3 °C
- Max. Medientemperatur, kurzzeitig bis 5 min.: 65 °C
- Umgebungstemperatur: 3 °C
- Maximaler Betriebsdruck: 1.2 bar
- Max. zulässiger Druck in der Druckleitung: 1.5 bar
Produktdaten
- Bruttovolumen des Behälters: 47 l
- Nutzvolumen bei 180 mm Zulaufhöhe: 25.00 l
- Nutzvolumen bei 250 mm Zulaufhöhe: 32.00 l
- Schalldruckpegel: 70 dB
- Betriebsart (ausgetaucht): S3-10%
- Höhe: 511 mm
- Länge: 490 mm
- Breite: 490 mm
- Diagonalmaß: 630 mm
- Freier Kugeldurchgang der Hydraulik: 44 mm
Motordaten
- Netzanschluss: 1~230 V, 50 Hz
- Spannungstoleranz: ±10 %
- Motornennleistung: 750 W
- Nenndrehzahl: 2829 U/Min
- Nennstrom: 5.4 A
- Isolationsklasse: F
- Schutzart Motor: IP68
- Einschaltart: Direkt (DOL)
- Max. Schalthäufigkeit: 60
- Motorschutz: Bimetall
Kabel
- Länge Anschlusskabel: 4 m
- Kabeltyp: H07RN-F
- Kabelquerschnitt: 3G1 mm²
- Netzstecker: CEE 7/7 (Schuko)
Werkstoffe
- Behälter: PE
- Pumpengehäuse: PP-GF30
- Laufrad: PP-GF30
- Welle: Edelstahl
- Material Dichtung: NBR
- Motorgehäuse: Edelstahl
Einbaumaße
- Saugseitiger Rohranschluss: DN 110 (110 mm), DN 160 (160 mm)
- Druckseitiger Rohranschluss: DN 80
- Anschluss Entlüftung: DN 50 (50 mm)
Bestellinformationen
- Fabrikat: Wilo

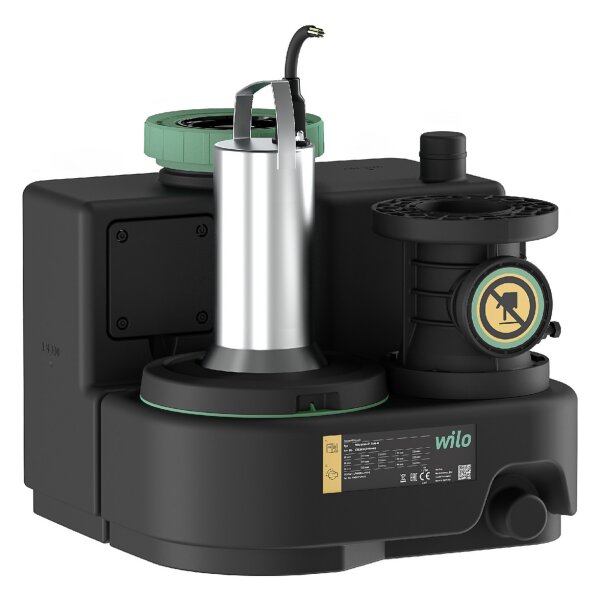

- Produktbezeichnung: DrainLift SANI-S.11/M523/1-EF
- Gewicht netto ca.: 27 kg
- Artikelnummer: 6098869
