Vitoset Universal-Heizkörper
Viessmann Universalheizkörper sind wahlweise einsetzbar als
- Ventilheizkörper
- Kompaktheizkörper
- Austauschheizkörper
Ein besonderer Vorteil liegt in der einfachen, zeitsparenden Montage. Durch die integrierte Ventilgarnitur und den im Montageset Ventil beigepackten Ventileinsatz ist eine ideale Verwendung als Ventilheizkörper insbesondere im Neubau gegeben. Die drei seitlichen Muffen ermöglichen zudem den Einsatz als Kompaktheizkörper. Dadurch wird ein wechselseitiger sowie gleichseitiger Anschluss ermöglicht.
Hochwertige Lackierung und zeitlose Optik
Viessmann Heizkörper zeichnen sich durch eine hohe Qualität aus. Dazu zählt nicht nur die hochwertige und langlebige Farbbeschichtung, sondern auch die umweltfreundliche Einbrenn-Pulverlackierung im RAL-Farbton 9016 (verkehrsweiß), der die Heizkörper in jeder Umgebung harmonisch aussehen lässt.
| Typ |
22 |
| Bauhöhe/Baulänge |
600/1000 mm |
| Anzahl wassergeführter Platten |
2 |
| Anzahl Konvektionsbleche |
2 |
- Heizkörper aus Qualitätsstahl nach DC 01
- Profilierter Heizkörper mit Sickenabstand 33 1/3 mm
- Aufgestecktes, zur Innenreinigung leicht abnehmbares Design-Abdeckgitter
- Seitenverkleidungen mit Heizkörper verschweißt
- Wahlweise rechts- oder linksseitig anschließbar
- Nabenabstand = Nennbauhöhe - 55 mm
- Umweltfreundliche ATL-Grundierung
- Farbveredelt mit Epoxidharz-Pulverbeschichtung nach DIN 55900, weiß RAL 9016
- Umweltfreundliche Schutzverpackung aus Kartonage und Schrumpffolie
- QM-System zertifiziert nach DIN EN ISO 9001:2008
- Einsetzbares Medium: Wasser
- Anschlüsse: 5 × G ½"
- Mit den 2 Anschlüssen unten seitlich und Ventileinsatz als Ventilkompaktheizkörper einsetzbar

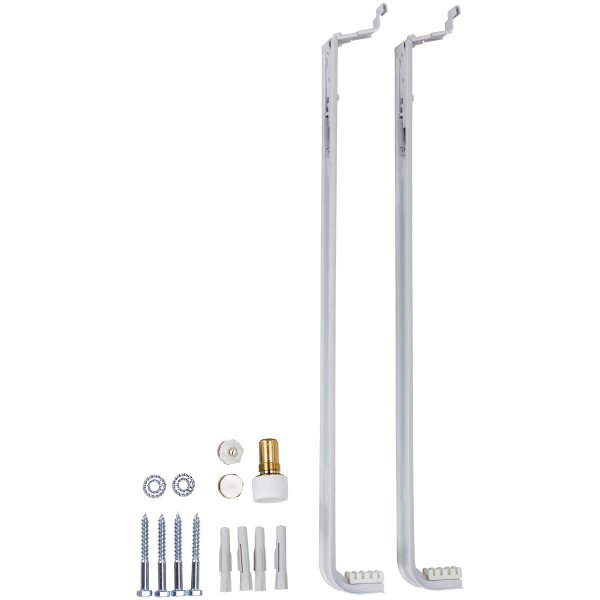

(Montagezubehör-Set 7572542 bestellen - siehe optionales Zubehör!)
- Mit den 3 seitlichen Anschlüssen als Kompaktheizkörper einsetzbar

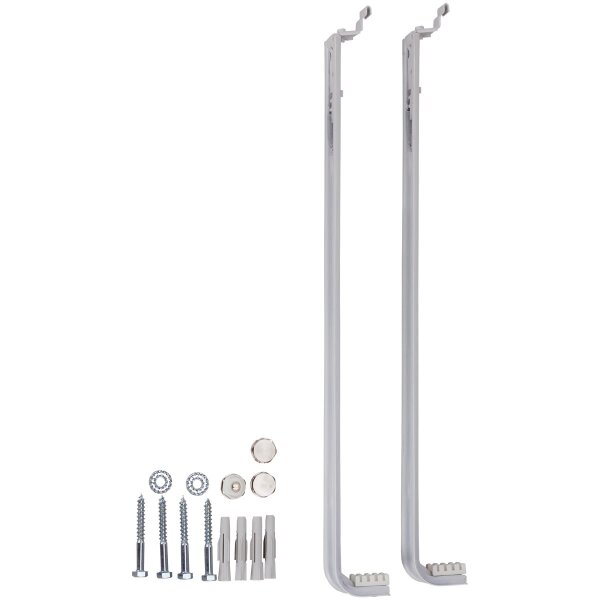

(Montagezubehör-Set 7572549 bestellen - siehe optionales Zubehör!)
Technische Daten
| Bauhöhe |
600 mm |
| Baulänge |
1000 mm |
| Tiefe |
106 mm |
| Gewicht |
34,7 kg |
| Wärmeleistung 70/55 °C |
1387 W |
| Wärmeleistung 55/45 °C |
877 W |
| Betriebsdruck |
10 bar / 1 MPa |
| Prüfdruck |
13 bar / 1,3 MPa |
| Max. Betriebstemperatur |
110 °C |
