Fußbodenheizung Tackersystem Paket – Komponenten & Systembeschreibung

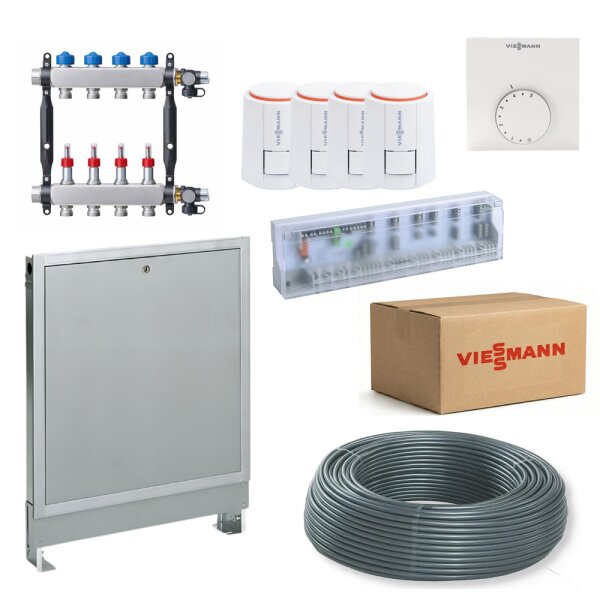

Paketinhalt:
- PE-RT-5-Schicht-Sicherheitsrohr, 16 x 2 mm (1200m)
- Rohrhalter (Tackernadeln) (3000 Stück)
- Unterputz-Verteilerschrank System, RAL 9010 weiß lackiert.
- Heizkreisverteiler mit Durchflussanzeiger, 11 Heizkreise
- Klemmringverschraubung 16 x 2 mm (30 Stück)
- Kugelhahn G 1“ IG-AG (2 Stück)
- Umlenkbogen 16 (30 Stück)
- PE-Schutzrohr 19/25
- Stellantrieb für Heizkreisverteiler (11 Stück)
- Raumthermostat, analog, Heizen (6 Stück)
- Anschlussmodul Einzelraumregelung Heizen/Kühlen
Hinweis: Verbundrolle, Randdämmstreifen und Wärmemengenzähler sind je nach Bedarf separat zu bestellen!
Fußbodenheizung: Das Tackersystem und seine Vorteile
Wird eine Viessmann Fußbodenheizung in einem Nasssystem verlegt, gibt es zwei verschiedene Wege dies umzusetzen. Experten unterscheiden zwischen dem sogenannten Noppen- und dem Tackersystem. Wir erklären Ihnen, was es beim Viessmann Tackersystem zu beachten gilt und welche Vorteile diese Verlegeart mit sich bringt.
Was zeichnet das Tackersystem aus?
Prinzipiell zeichnet das Tackersystem bei einer Warmwasser-Fußbodenheizung aus, dass die Leitungen auf beschichteten Dämmplatten verlegt werden. Die Fixierung erfolgt schließlich mit speziellen Tackerklammern.
Dabei ist die Dämmschicht sowohl in Form von Verbundrollen als auch in Form von Platten erhältlich. Sie bestehen aus einem expandierten Polystyrolschaum mit Bändchengewebefolie. Darin können nicht nur die Heizleitungen befestigt werden. Die Rollen oder Platten dienen auch der Trittschallverbesserung sowie der Wärmedämmung. Im Übrigen ist auf den Elementen ein Verlegemuster aufgedruckt. Für die Abstände gibt es verschiedene Abmessungen: 50, 100, 150, 200, 250 und 300 Millimeter.
Die Dicke der Tackerplatten richtet sich nach dem Verlegeort und den damit einhergehenden Anforderungen. Unter Umständen ist eine zusätzliche Dämmlage erforderlich. Bei einer gründlichen Planung der Fußbodenheizung wird dies ermittelt. Dafür kontaktieren Sie am besten einen der Viessmann Fachpartner.
Wie erfolgt das Verlegen mit einem Tackersystem?
Das Verlegen mit dem Tackersystem erfolgt vergleichsweise schnell. Anders als beim Noppensystem kann dieses aber nicht allein verlegt werden. Da eine Person die Heizleitungen im richtigen Abstand zueinander legen muss und eine andere diese gleichzeitig mit den Tackerklammern befestigt.
In vier Schritten zur Fußbodenheizung
Der Untergrund sollte in jedem Falle besenrein und eben sein. Gibt es Unebenheiten, sind diese vor dem Verlegen zu beseitigen. Je nach Anforderungen seitens des Gebäudes muss eine zusätzliche Dämmschicht aufgebracht werden. Erst danach verlegt der Heizungsbauer die Tackerplatten auf den vorbereiteten Untergrund. Im Anschluss müssen die Randdämmstreifen angebracht und die Folienschürze über die zuvor verlegten Platten aufgebracht werden.
Nach diesen vorbereitenden Schritten erfolgt das Verlegen der Viessmann Fußbodenheizung selbst. Die Heizungsrohre werden nun entlang des Verlegemusters ausgelegt und über die Klammern mit den Tackerplatten verbunden. Die Heizleitungen müssen nun mit dem Verteiler verbunden werden, bevor der Heizungsbauer den Heizestrich auf die Fläche aufbringt. Im letzten Schritt kann die Fußbodenheizung in Betrieb genommen werden.
Technische Angaben Tackersystem
Verbundrolle VNM 30
| Wärmedurchlasswiderstand [(m² · K)] |
0,75 |
| Maximale Verkehrslast [kN/m²] |
≤ 5 |
| Effektive Verlegefläche [m²] |
10 |
| Abmessungen [mm] |
1000 x 10000 x 30 |
| Wärmeleitgruppe |
040 |
| Baustoffklasse gemäß DIN 4102 |
B2 |
Verbundrolle VNM 25
| Wärmedurchlasswiderstand [(m² · K)] |
0,55 |
| Maximale Verkehrslast [kN/m²] |
≤ 4 |
| Effektive Verlegefläche [m²] |
10 |
| Abmessungen [mm] |
1000 x 10000 x 25 |
| Wärmeleitgruppe |
045 |
| Baustoffklasse gemäß DIN 4102 |
B2 |
Verbundplatte VNM 30
| Wärmedurchlasswiderstand [(m² · K)] |
0,75 |
| Maximale Verkehrslast [kN/m²] |
≤ 5 |
| Effektive Verlegefläche [m²] |
2 |
| Abmessungen [mm] |
1000 x 2000 x 30 |
| Wärmeleitgruppe |
040 |
| Baustoffklasse gemäß DIN 4102 |
B2 |
Empfohlene Mindest-Verlegeabstände
| Bäder und Randzonen |
10,0 cm |
| Küchen |
15,0 cm |
| Wohnräume |
15,0 bis 20,0 cm |
| Bürogebäude, Hotels, etc. |
20,0 bis 25,0 cm |
