STIEBEL ELTRON Luft-Wasser-Wärmepumpe WPL 13 ACS 6,0kW classic Hybrid Set 201584

Stiebel-Eltron

STIEBEL ELTRON Luft-Wasser-Wärmepumpe WPL 13 ACS 6,0kW classic Hybrid Set 201584

Artikelnummer: 3241

Kategorie: Wärmepumpen

GTIN: 4017212015841
HAN: 201584

Produktsicherheit

7.439,00 €

Versandkostenfrei (DE)

inkl. 19% USt. (LKW / Spedition)

Produktdatenblatt

verfügbar
Lieferzeit: 3 - 5 Werktage DE - Ausland abweichend

verfügbar
Lieferzeit: 3 - 5 Werktage DE - Ausland abweichend

STIEBEL ELTRON Luft-Wasser-Wärmepumpe WPL 13 ACS 6,0kW classic Hybrid Set 201584

verfügbar
Lieferzeit: 3 - 5 Werktage DE - Ausland abweichend

Produktdatenblatt

Teilsanierung mit einer außen aufgestellten Luft-Wasser-Wärmepumpe

In manchen Fällen ist ein hybrides System die richtige Lösung: Der alte Wärmeerzeuger bleibt-die neue Wärmepumpe bringt die gewünschte Zukunftssicherheit ins Heizsystem.

Mit dem Hydraulikmodul ergänzen Sie bestehende Heizungsanlagen ganz einfach um eine Wärmepumpe. Das Modul fungiert dabei als Schnittstelle zwischen den beiden Systemen: Es ermöglicht nicht nur einen komfortablen Umbau der Anlage zu einem Hybridsystem, es entkoppelt die neue Wärmepumpe auch von der bestehenden Hydraulik und macht sie so unabhängig vom Verteilsystem und der benötigten maximalen Vorlauftemperatur.

Set besteht aus außen aufgestellter Luft-Wasser-Wärmepumpe zum Heizen und Kühlen sowie Hydraulikmodul HMH
Einbindung einer Wärmepumpe in ein bestehendes Heizsystem zur energetischen Sanierung
Priorisierung von ökonomischem oder ökologischem Betrieb dank integriertem Regler zur Steuerung der Gesamtanlage möglich
Sichere Integration der Wärmpumpe in die gegebene Bausituation, unabhängig der benötigten Vorlauftemperatur und des bestehenden Heizverteilsystems
Geringere Investition im Vergleich zur Komplettsanierung
Kompatibilität zu vielen Gas- und Ölsystemen, unabhängig vom Hersteller

Anwendung

Das Hydraulikmodul wird genutzt, um eine Monoblock-Wärmepumpe im Außenbereich in ein bestehendes Heizungssystem einzubinden.
Die integrierte Entkopplung der Volumenströme stellt den sicheren Betrieb der beiden Wärmeerzeuger im Hybridsystem sicher.
Um die Systemzusammenstellung zu vereinfachen, wird das HMH ausschließlich im Set angeboten.

Komfortmerkmale

Die Wärmepumpe arbeitet als vorgeschalteter Wärmeerzeuger im hybriden Heizungssystem. Die Steuerung der Heizungsanlage übernimmt der integrierte Wärmepumpen-Manager, das bestehende Heizungssystem wird bedarfsabhängig zugeschaltet. Über ECO-Drive wird festgelegt, ob die Zuschaltung eher im Hinblick auf eine ökologisch oder ökonomisch optimierte Betriebsweise des Systems erfolgen soll.
Die Steuerung der Anlage im Heimnetzwerk oder über ein mobiles Endgerät ist mit dem optionalen Internet Service Gateway möglich.
Der Vorteil des hybriden Systems ist die Möglichkeit der effizienten Einbindung von Wärmepumpen in bestehende Systeme mit hohen Vorlauftemperaturen.
Das Hydraulikmodul enthält nicht nur eine hydraulische Weiche zur Entkopplung der Volumenströme, sondern auch die Umwälzpumpe für die Wärmepumpe sowie eine Umwälzpumpe für den bestehenden Wärmeerzeuger und eine Heizkreis-Pumpe. Der bestehende Wärmeerzeuger wird über den integrierten Bivalenzmischer bedarfsabhängig zugeschaltet. Ein zweiter gemischter Heizkreis kann angeschlossen werden.
Die bivalente Einbindung der Warmwasserbereitung ist über das Umschaltventil im Modul möglich.
Effizienz - Die Bivalenzpunkt-Regelung steigert die Effizienz der Gesamtanlage.

Installation

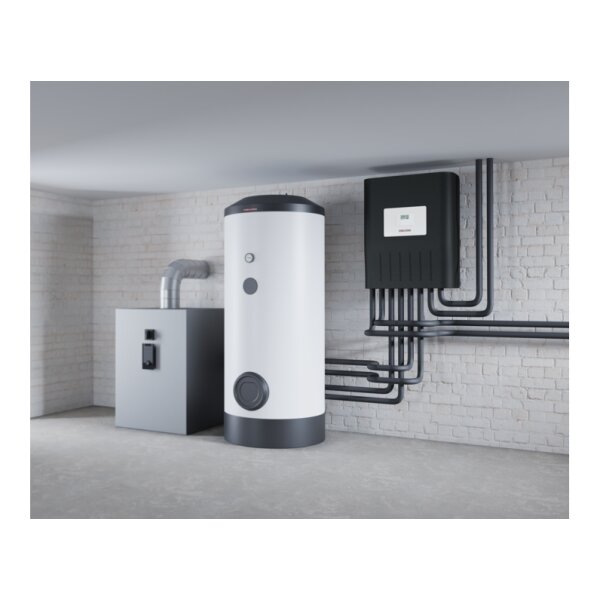

Das isolierte EPP-Gehäuse wird im Innenbereich platzsparend an der Wand montiert
Das Hydraulikmodul lässt sich ohne zusätzliche Komponenten einfache in die bestehende Verrohrung einbinden.

Technische Daten WPL 13 ACS

Energieeffizienzklasse Wärmepumpe W35 A+++
Energieeffizienzklasse Wärmepumpe W55 A++
Energieeffizienzklasse Verbundanlage (Wärmepumpe + Regler) W35 A+++
Energieeffizienzklasse Verbundanlage (Wärmepumpe + Regler) W55 A++
Wärmeleistung bei A7/W35 (EN 14511) 4,86 kW
Wärmeleistung bei A2/W35 (EN 14511) 4,30 kW
Wärmeleistung bei A-7/W35 (EN 14511) 6,00 kW
Kühlleistung bei A35/W7 max. 5,00 kW
Kühlleistung bei A35/W18 Teillast 2,50 kW
Kühlleistung bei A35/W18 max. 5,00 kW
Leistungszahl bei A7/W35 (EN 14511) 4,76
Leistungszahl bei A2/W35 (EN 14511) 3,97
Leistungszahl bei A-7/W35 (EN 14511) 2,92
Kühlleistungszahl bei A35/W7 max. 1,73
Kühlleistungszahl bei A35/W18 Teillast 3,28
Kühlleistungszahl bei A35/W18 max. 2,88
SCOP 35 °C (EN 14825) 4,50
Schallleistungspegel (EN 12102) 57 dB(A)
Einsatzgrenze Wärmequelle min. / max. -20/40 °C
Einsatzgrenze heizungsseitig max. 60 °C
Höhe 812 mm
Breite 1152 mm
Tiefe 524 mm
Gewicht 91 kg
Nennspannung Verdichter 230 V
Kältemittel R410 A

Technische Daten Hydraulikmodul HMH

Max. zulässiger Druck 0,25 MPa
Externe verfügbare Druckdifferenz bei 1,0 m ³/h 708 hPa
Externe verfügbare Druckdifferenz bei 1,5 m³/h 613 hPa
Externe verfügbare Druckdifferenz bei 2 m³/h 424 hPa
Nennspannung Steuerung 230 V
Höhe 950 mm
Breite 770 mm
Tiefe 320 mm
Gewicht 35 kg
