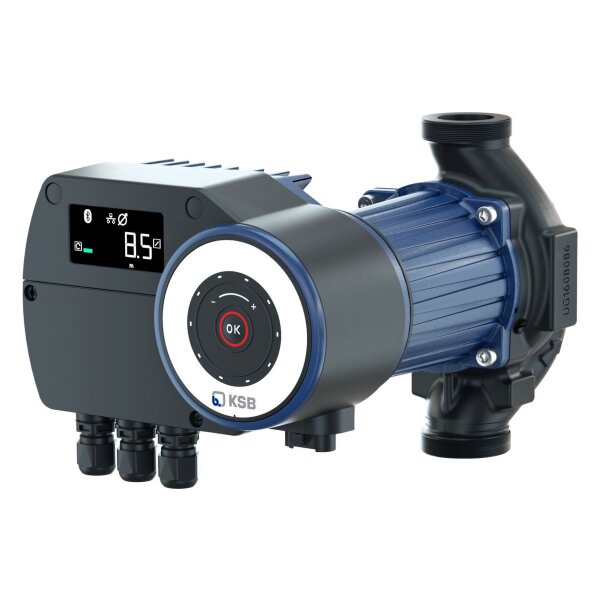

Hocheffiziente, wartungsfreie Nassläuferpumpe mit stufenloser Differenzdruckregelung und langlebigem, permanentmagneterregtem Synchronmotor. Die Pumpe übertrifft die aktuellen Energieeffizienzanforderungen deutlich. Die integrierte Modbus RTU-Schnittstelle und optionale Erweiterungsmodule ermöglichen eine flexible Einbindung in Gebäudemanagementsysteme. Zwei konfigurierbare Relais sowie Analog- und Digitaleingänge bieten vielfältige Steuerungs- und Überwachungsoptionen. Die Pumpe ist für die Druckstufen PN 6, PN 10 und PN 16 ausgelegt.
Zum Lieferumfang gehören eine zweiteilige Wärmedämmschale gemäß EnEV und ein KSB-Anschlussstecker bis 400 W. Die intuitive FlowManager-App vereinfacht die Inbetriebnahme, Konfiguration und Überwachung und sorgt für eine komfortable Bedienung.
Abmessungen:
| Länge |
380 mm |
| Breite |
380 mm |
| Höhe |
300 mm |
| Gewicht |
7,50 kg |
Betriebsarten:
- Konstantdruckregelung
- Proportionaldruckregelung
- DynamicControl Mode mit dynamisch angepasstem Differenzdruck
- Konstante Drehzahl (Boost Mode)
- Konstant-Fördermengenregelung
- Konstanttemperaturregelung
Funktionen:
- Vorgabe der Betriebsart am Bedienelement
- Vorgabe Differenzdruck-Sollwert in Meter am Bedienelement oder mittels externem Analogsignal 0-10 VDC
- Vorgabe Drehzahl-Sollwert (Boost Mode) am Bedienelement oder mittels externem Analogsignal 0-10 VDC
- Monitoring und Steuerung der Pumpe von der Ferne über integrierten Modbus
- Bedieninterface mit integrierten Symbolen und Display zur Anzeige von Betriebsart und alternierend von aufgenommener elektrischer Leistung, Förderstrom und Förderhöhe
- Anzeige von Fehlercodes im Display und in der FlowManager App
- Automatischer Absenkbetrieb aktivierbar oder deaktivierbar
- Automatische Entlüftungsfunktion aktivierbar
- Softstart mit Anlaufstrombegrenzung
- Deblockierfunktion
- Programmierbarer Funktionslauf
- Integrierte Motorschutzfunktionen
- Kennfeldüberwachung durch max/min Flow Warnungen
- Integrierte Energie-/Fördermengen-/Wärmemengenerfassung
Pumpenintegrierte Kommunikationsschnittstellen:
- Klemmenpaar für Modbus RTU Schnittstelle
- Klemmenpaar für externes Analogsignal 0-10 VDC
- Klemmenpaar für externes Ein-/Ausschalten der Pumpe
- Klemmenpaar für Doppelpumpenbetrieb
- Konfigurierbares Sammelstörmelderelais (Wechsler)
- Konfigurierbares Betriebsmelderelais (Wechsler)
- Integrierte Bluetooth LE Schnittstelle für FlowManager App
- Feldbusschnittstellen durch Einsteckmodule im Klemmenkasten (Zubehör)
Betriebsdaten:
| Fördermedium |
___________________ |
| Max. Förderstrom |
6 m3/h |
| Max. Förderhöhe |
4 mWS |
| Zul. Medientemp. min./max. |
-10-110 oC |
| Max. Betriebsdruck |
16 bar |
| Umgebungstemperatur |
0-40 oC |
Motor/Elektronik:
| Energieeffizienzindex (EEI) |
0.18 |
| Elektromagnetische Verträglichkeit Störaussendung |
EN 55014-1, EN 61000-3-2, EN 61000-3-3 |
| Störfestigkeit P1 <= 400 W |
EN 55014-2 |
| Störfestigkeit P1 > 400 W |
EN 55014-2, EN 61000-6-2 |
| Netzanschluss |
1ph 230 VAC +/- 10 %. 50/60 Hz |
| Leistungsaufnahme P1 |
kW |
| Drehzahl |
3000 1/min |
| Stromaufnahme max. |
|
| Schutzart |
IPX4D |
Werkstoffe:
| Pumpengehäuse |
Grauguss KTL-beschichtet (EN-GJL-200) |
| Laufrad P1 <= 400 W |
Glasfaserverstärkter Kunststoff (PSU-GF30) |
| Laufrad P1 > 400 W |
Glasfaserverstärkter Kunststoff (PPS-GF40) |
| Pumpenwelle |
Edelstahl 1.4034 |
| Lager |
Keramik/Kohle |
Anschlussmaße:
| Pumpenanschluss |
G1 1/2" |
| Nenndruck Druck-/Saugstutzen |
|
| Einbaulänge |
180 mm |
Bestellinformationen:
| Fabrikat |
KSB |
| Baureihe |
Calio Pro Plus |
| Baugröße |
25-40 |
| Artikelnummer |
29135464 |
| EAN/GTIN |
4031932656368 |
