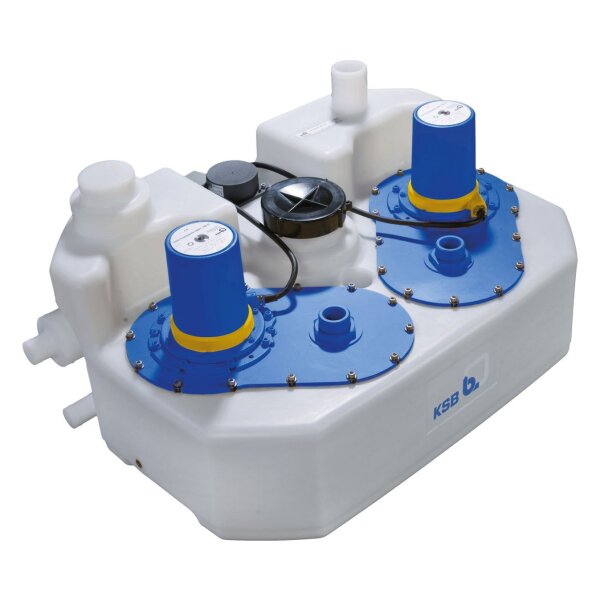

KSB MiniCompacta UZS1.150 E – Fäkalienhebeanlage Doppelanlage
Beschreibung
Überflutbare Einzel-Fäkalienhebeanlage oder Doppel-Fäkalienhebeanlage, zur automatischen Entsorgung von häuslichem Abwasser und Fäkalien aus Gebäudeteilen unterhalb der Rückstauebene.
Überflutbare, anschlussfertige Abwasser- und Fäkalienhebeanlage als Doppelanlage gemäss der EN 12050-1, bestehend aus einem Sammelbehälter aus schlagfestem Kunststoff, mit Handlochdeckel, gas-, wasser- und geruchsdicht, mit winkelsymmetrischer Zulaufstutzenstellung.
| Gesamtvolumen |
150 l |
| Abmessungen |
1155 × 800 × 540 mm |
| Zulaufstutzen horizontal |
1 × DN 150/100 abgestuft, 1 × DN 100/50 abgestuft inkl. elastischer Schlauchverbindung DN 100 |
| Zulaufstutzen vertikal |
1 × DN 150/100 abgestuft |
| Mitte Zulauf |
250 mm |
| Druckanschluss |
2 × DN 50 (DN 32) |
| Entlüftungsanschluss |
DN 70 inkl. elastischer Schlauchverbindung |
| Entleerungsanschluss |
DN 40 inkl. elastischer Schlauchverbindung für Handmembranpumpe |
| Pumpen |
2 Tauchmotorpumpen mit offenem Mehrschaufelrad aus GG, Schneideinrichtung aus Norihard, drehrichtungsunabhängige Gleitringdichtung SiC/SiC, Wellendichtring mit Ölzwischenkammer, Motor mit Überlastungsschutz, Schutzart IP 68 |
| Steuerung / Sensorik |
LevelControl Basic 1, analoge Füllstandsmessung, dynamische Anpassung des Schaltfeldes, automatische Pendelbewegungskompensation, H-0-A-Schalter, Quittiertaster, Meldeleuchten für Pumpenzustand und Hochwasser, akkugepufferter Alarm, externe Störmeldungen (NC/NO) |
| Fördermedium |
__________________________ |
| Förderstrom |
_________ m³/h |
| Förderhöhe |
18 m |
| Laufrad |
offenes Mehrschaufelrad |
| Schneideinrichtung |
true |
| Werkstoff Behälter |
Polyethylen |
| Werkstoff Pumpengehäuse |
Gusseisen |
| Werkstoff Laufrad |
Gusseisen |
| Werkstoff Welle |
1.4021 |
| Betriebstemperatur |
max. 40 °C |
| Nennspannung |
1ph 230 V |
| Netzfrequenz |
50 Hz |
| Motorleistung P1 |
2 kW |
| Nennleistung P2 |
1.5 kW |
| Einschaltart |
direkt |
| Nennstrom |
9 A |
| Drehzahl |
2900 1/min |
| Nennweite druckseitig |
DN 50 (DN 32) |
| Gesamtgewicht |
121,6 kg |
Lieferumfang
- 1 Sammelbehälter aus schlagfestem Kunststoff, gas-, wasser- und geruchsdicht
- 2 Tauchmotorpumpen mit offenem Mehrschaufelrad und Schneideinrichtung
- 1 analoger Schwimmsensor
- Elektronische Steuerung LevelControl Basic 1
- Integrierter, akkupufferter Alarmsummer
- Steckerfertige Ausführung: 1 m Schuko Typ E Netzanschluss und 4 m Motoranschlussleitung
Bestellinformationen
- Fabrikat: KSB
- Baureihe: MiniCompacta
- Baugröße: UZS1.150 E
