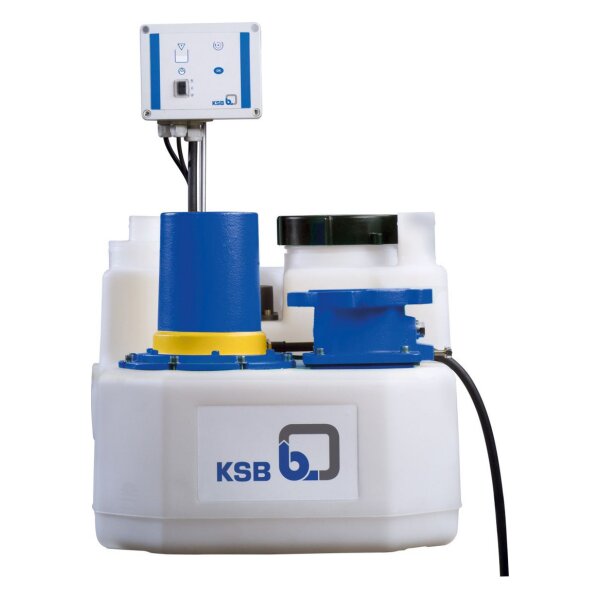

KSB MiniCompacta U2.100 E/C – Fäkalienhebeanlage Einzelanlage (C-Ausführung für aggressive Medien)
Beschreibung
Überflutbare Einzel-Fäkalienhebeanlage oder Doppel-Fäkalienhebeanlage, zur automatischen Entsorgung von aggressivem Abwasser und Fäkalien aus Gebäudeteilen unterhalb der Rückstauebene.
Überflutbare, anschlussfertige Abwasser- und Fäkalienhebeanlage als Einzelanlage gemäss der EN 12050-1, C-Ausführung für aggressive Medien. Bestehend aus einem Sammelbehälter aus schlagfestem Kunststoff, mit Handlochdeckel, gas-, wasser- und geruchsdicht, winkelsymmetrischer Zulaufstutzenstellung und integrierter Rückflusssperre.
| Gesamtvolumen |
100 l |
| Abmessungen |
760 × 705 × 545 mm |
| Zulaufstutzen horizontal |
3 × DN 150/100 abgestuft inkl. Schlauchverbindung |
| Zulaufstutzen vertikal |
1 × DN 150/100 abgestuft |
| Mitte Zulauf |
horizontal wählbar 180 / 250 mm |
| Druckflansch |
DN 80 inkl. Flanschübergangsstück DN 80/100, Gummischlauch mit Gewebeeinlage für Rohr-Ø 108–114.3 mm, 2 Schlauchschellen |
| Entlüftungsstutzen |
DN 70 inkl. Schlauchverbindung |
| Entleerungsanschluss |
DN 40 inkl. elastischer Schlauchverbindung für Handmembranpumpe |
| Pumpe |
1 Tauchmotorpumpe mit Freistromrad (Ultradur), zwei Wellendichtringen mit Fettzwischenkammer, Motor mit eingebautem Überlastungsschutz, Schutzart IP 68 |
| Steuerung / Sensorik |
LevelControl Basic 1, analoge Füllstandsmessung, dynamische Schaltfeldanpassung, automatische Pendelbewegungskompensation, Selbstdiagnose und Sensorüberwachung, H-0-A-Schalter, Quittiertaster, Meldeleuchten für Pumpenzustand & Hochwasser, akkugepufferter netzunabhängiger Alarm, externe Störmeldung / Sammelstörmeldung (NC/NO), einfache Behälterkodierung per DIL-Schalter |
| Förderhöhe |
16 m |
| Laufrad |
Freistromrad |
| Schneideinrichtung |
false |
| Werkstoff Behälter |
Polyethylen |
| Werkstoff Pumpengehäuse |
|
| Werkstoff Laufrad |
sonstige |
| Werkstoff Welle |
1.4462 |
| Betriebstemperatur |
max. 40 °C |
| Nennspannung |
1ph 230 V |
| Netzfrequenz |
50 Hz |
| Motorleistung P1 |
2 kW |
| Nennleistung P2 |
1.5 kW |
| Einschaltart |
direkt |
| Nennstrom |
9 A |
| Drehzahl |
2900 1/min |
| Nennweite druckseitig |
DN 80/100 |
| Gesamtgewicht |
54 kg |
Lieferumfang
- 1 Sammelbehälter aus schlagfestem Kunststoff, gas-, wasser- und geruchsdicht
- 1 Tauchmotorpumpe mit Freistromrad (Ultradur)
- 1 analoger Schwimmsensor
- Elektronische Steuerung LevelControl Basic 1
- Integrierter, akkupufferter, netzunabhängiger Alarmsummer
- Steckerfertige Einphasen-Ausführung: 1 m Schuko Typ E Netzanschluss und 4 m Motoranschlussleitung
Bestellinformationen
- Fabrikat: KSB
- Baureihe: MiniCompacta
- Baugröße: U2.100 E/C
