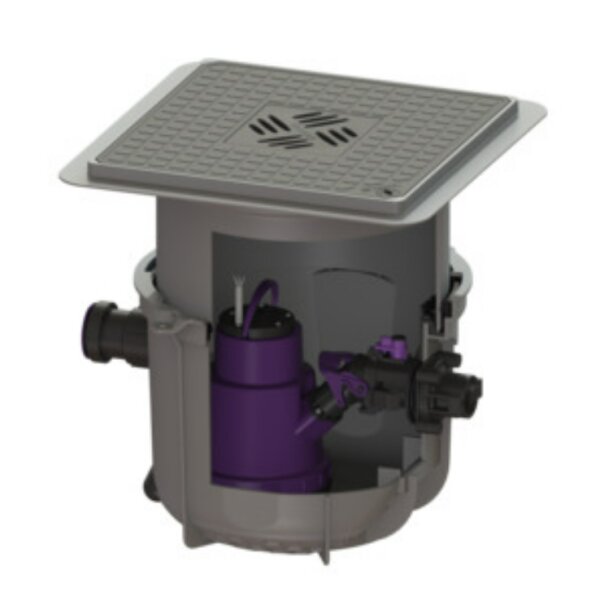

Kleinhebeanlage für fäkalienfreies
Abwasser zum Einbau in die Bodenplatte,
vormontiert zur bauseitigen Endmontage.
- mit teleskopischem Aufsatzstück für stufenlosen Höhen- und Nivauausgleich
und integriertem Bodenablauf
- Bodenteil aus PP, beständig gegen aggressive Abwässer
- Inklusive Rückflussverhinderer für die Druckleitung
- Inklusive Stutzen DN 50 für Zulauf und Kabelleerrohr
- Pumpe mit Freistromrad für höchste Betriebssicherheit
- Inklusive Schwimmerschalter zur Niveauerfassung
- Anlagenart: Einzelanlage
- Farbe: schwarz
- Abwasserart: fäkalienfreies Abwasser
- Einbausituation: innerhalb vom Gebäude
- Norm: EN 12050-2
- Abdeckungsart: Abdeckplatte mit Rost
- Abdeckung Farbe: schwarz
- Verriegelung: ja
- Belastungsklasse: K3
- Länge: 460 mm
- Breite: 380 mm
- Einbautiefe T: 330mm - 460 mm
- Zulauf Nennweite: DN50
- Druckabgang (DN): 32
- Druckabgang (Da): 40
- Freier Kugeldurchgang: 10 mm
- Rückflussverhinderer: integriert
- Nutzvolumen: ca. 7,0 l
- Gewicht netto: 11,5 kg
- Pumpentyp: KTP300
- Anzahl Pumpen: 1
- Laufrad Typ: Freistromrad
- Pumpensteuerung: Schwimmer
- Fördermenge: max. 8,0 m3/h
- Förderhöhe: max. 6 m
- Förderguttemperatur dauerhaft (max.):
- 35 GradC
- Nennleistung (P2): 0,21 KW
- Aufnahmeleistung (P1): 0,34 KW
- Betriebsspannung: 230 V DS
- Nennfrequenz: 50 Hz
- Drehzahl: 2800 1/min
- Nennstrom: 1,6 A
- Absicherung: C 16 A
- Schutzart (Pumpe): IP 68 (3mWS)
- Betriebsart: S1
- Temperaturüberwachung: integriert
- Länge Netzanschlussleitung Pumpe: 5 m
- Typ Anschlussleitung Pumpe: H07RN-F 3G
- 1,0 mm2
- Anschlusstyp: Schuko 2-polig
