JUNG PUMPEN
Kunststoffschacht PKS-B 800-32
Auftriebssicherer Pumpenschacht aus Polyethylen (PE), befahrbar bis Klasse B 125.
Pumpenschacht zur Aufnahme einer MultiCut-Abwassertauchpumpe mit/ohne Ex-Schutz durch eine Druckrohreinheit DN 32.
Allgemeine bauaufsichtliche Zulassung: Z-42.1-431
Kunststoffschacht
- ablagerungsfreier Sammelraum
- zwei Muffen DN 150 für den Zulauf, davon eine anschlussfertig mit Dichtung und eine geschlossene Muffe
für den nachträglichen bauseitigen Anschluss
- drei Rohrstutzen DN 100 für Lüftungs- bzw. Kabelrohr
Schachtkomponenten aus korrosionsbeständigen Werkstoffen
- Traverse und Kupplungssystem DN 32 aus Polyphtalamid (PPA)
- Edelstahl-Kugelhahn mit Verlängerung und Sicherungshebel
- Gleitrohr zur Pumpenführung mit Halterung aus Edelstahl
- Edelstahl-Druckleitungsabgang 1 1/4''
Mit optionalen Verlängerungen PSV kann der Schacht bis zu einer
Einbautiefe von 2,7 m (Klasse B) oder 2,9 m (Klasse A) verlängert werden.
Niveaudifferenzen können mit einem Auflagering ausgeglichen werden.

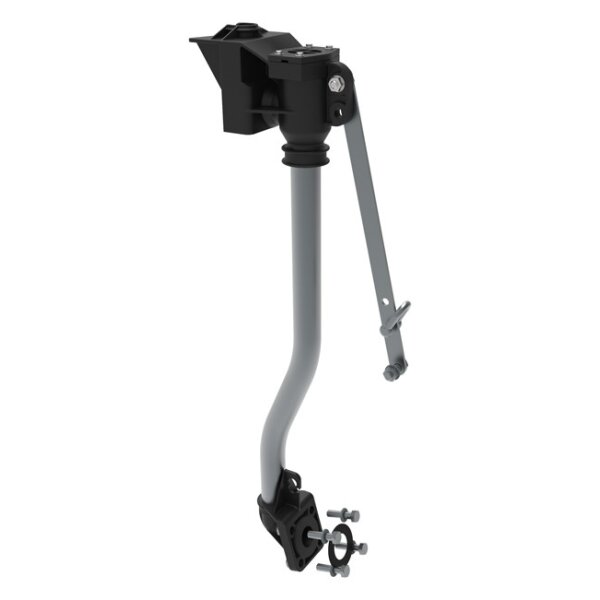

Zur Reinigung und Wartung wird die Druckrohreinheit komplett mit Pumpe
und Kugelrückschlagventil aus dem Schacht gezogen.
Abmessungen ohne Abdeckung
- 0800 mm - Nenndurchmesser
- 1600 mm - Gesamthöhe
- 1150 mm - Sohle-Zulauf von oben
- 0940 mm - Sohle-Druckstutzen von oben
- 640 l - Behältervolumen
- 36 l - Restvolumen
- 78 kg - Gewicht
Mögliche Pumpen
- MultiCut 08/2 ME
- MultiCut 08/2 M

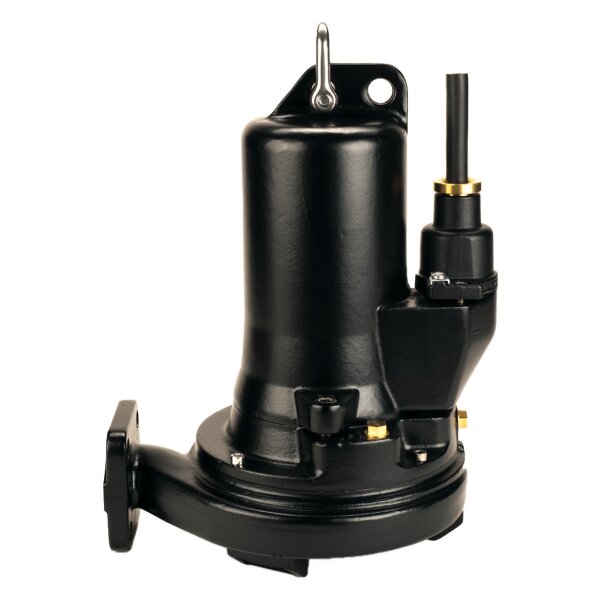

- MultiCut 20/2 M plus
- MultiCut 25/2 ME
- MultiCut 35/2 M
- MultiCut 36/2 M
- MultiCut 45/2 M
Einbaumerkmale
Der PKS-Schacht entspricht in allen Merkmalen den EN-Normen 12056/752/476 und wird einbau- und anschlussfertig geliefert.
Sein geringes Gewicht erleichtert den Transport und Einbau. Er kann in kurzer Zeit ohne kostspieligen Maschineneinsatz eingebaut und angeschlossen werden.
Kontroll- und Wartungsarbeiten an den Armaturen können einfach von oben erledigt werden – ohne Besteigen des Schachtes.
Wichtige Funktionsmerkmale sind bei der Konzeption des PKS-Schachtes ebenfalls berücksichtigt: Ein glatter Sammelraum ohne Fäulniszone,
fließrichtungsorientierte Zuläufe DN 150 und ein längskraftschlüssiger Druckleitungsanschluss.
